分離式千斤頂

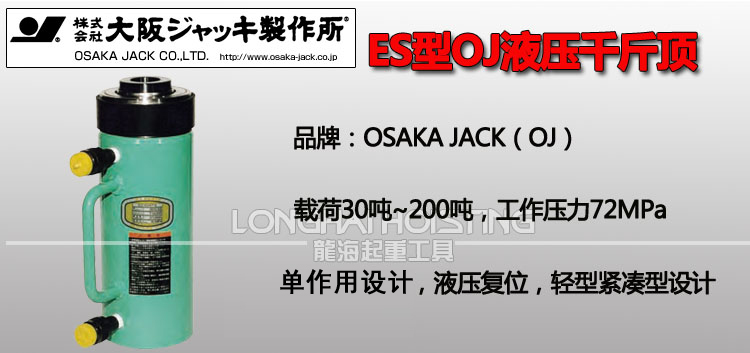

OSAKA?JACK ES分離式千斤頂（彈簧復位）

品　　牌：日本O.J千斤頂

型　　號：ES型

規　　格：5噸~100噸

公司名稱：株式會社大阪ジャッキ製作所

保質周期：保質12個月

價　　格：￥電議 /臺

?ES分離式千斤頂為日本大阪OSAKA JACK（OJ）千斤頂系列產品，該品牌公司創業于1946年，現由煙臺開發區龍海起重工具有限公司銷售。

OSAKA JACK ES分離式千斤頂介紹：
*OSAKA JACK ES分離式千斤頂載荷5噸~100噸，工作壓力72MPa。
* OSAKA JACK ES分離式千斤頂為單作用設計，彈簧復位，輕型緊湊型設計
* OSAKA JACK ES分離式千斤頂活塞桿桿進行鍍鉻加工，附有除去活塞桿上附著灰塵的防塵密封
* OSAKA JACK ES分離式千斤頂橫向載荷是升力的1/20。
* OSAKA JACK ES分離式千斤頂氣缸和活塞是SCM 435熱處理的強力材料，氣缸外徑上備用安裝用的螺紋。
* OSAKA JACK ES分離式千斤頂臺座為嵌入式和螺紋旋入式，可自行訂購，注：E30S為嵌入式，E50S/E70S/E100S為螺紋旋入式。

OSAKA JACK ES分離式千斤頂型號如下圖：

ES分離式千斤頂為日本大阪OSAKA JACK原裝進口產品，保質1年，我公司承諾凡是客戶在我公司定購的進口類產品均為原裝正品，絕不存在拆件貨，換件貨，假冒品牌產品，凡客戶從我公司訂購日本大阪OSAKA JACK產品如收到貨物時發現有拆件貨，換件貨，假冒、假貨仿貨均以100倍金額賠償。

產品選型：分離式千斤頂?

產品資料：分離式千斤頂有哪些優勢？、分離式千斤頂產品類型及使用優勢、分離式千斤頂?shù)念愋吞攸c(diǎn)你了解嗎？

OSAKA?JACK ES分離式千斤頂參數（5噸）：
ES型OJ液壓千斤頂5噸尺寸

型號	?	E5S1.5	E5S2.5	E5S7.5	E5S12.7	E5S18
升力	tf	5
行程	mm	15	25	75	127	180
低位高度	mm	45	97	157	214	267
油缸外徑	mm	如圖示	42
油缸內徑	mm	30
承壓面積	cm2	7.07
需要油量	m&	11	18	53	90	127
質量約	Kg	1.4	1.5	2	2.5	2.9
頸部螺紋的直徑 a	mm	–	M42ⅹ1.5
頸部螺紋的長度 j	mm	–	23
活塞桿螺紋直徑 b	mm	–	M20ⅹ2
活塞桿螺紋的長度k	mm	–	13
基座螺紋的直徑 c	mm	如圖示	2-M6ⅹ10L
s	mm	如圖示	28
活塞桿直徑 f	mm	25	26
臺座直徑 o	mm	–	25
?????????t	mm	–	5
接口螺紋 m	–	NPT3/8
到接口的高度 L	mm	19
使用泵	手動泵	TWA-0.3 或 TWA-0.7
使用泵	電動泵	NEX-2 或 GH 1/2
附屬接頭		B-6JG

OSAKA?JACK ES分離式千斤頂參數（10噸）：
ES型OJ液壓千斤頂10噸尺寸

型號	?	E10S2.5	E10S5	E10S10	E10S15	E10S20	E10S25	E10S30
升力	tf	10
行程	mm	25	50	100	150	200	250	300
低位高度	mm	90	125	178	250	300	352	407
油缸外徑	mm	57
油缸內徑	mm	43
承壓面積	cm2	14.52
需要油量	m&	37	73	146	218	291	363	436
質量約	Kg	2.1	2.6	3.3	4.6	5.2	6	6.8
頸部螺紋的直徑 a	mm	M57×1.5
頸部螺紋的長度 j	mm	27
活塞桿螺紋直徑 b	mm	–	M27×2
活塞桿螺紋的長度k	mm	–	17		22
基座螺紋的直徑 c	mm	2-M8×12L
s	mm	35
活塞桿直徑 f	mm	38
臺座直徑 o	mm	–	35
?????????t	mm	2	6
接口螺紋 m	–	NPT3/8
到接口的高度 L	mm	17	19		21
使用泵	手動泵	TWA-0.3或TWA-0.7			TWA-0.7
使用泵	電動泵	NEX-2或GH1/2
附屬接頭	?	B-6JG

OSAKA?JACK ES分離式千斤頂參數（15噸）：
ES型OJ液壓千斤頂15噸尺寸

型號	?	E15S2.5	E15S5	E15S10	E15S15	E15S20	E15S25	E15S30	E15S35
升力	tf	15
行程	mm	25	50	100	150	200	250	300	350
低位高度	mm	110	140	190	260	310	365	420	472
油缸外徑	mm	67
油缸內徑	mm	52
承壓面積	cm2	21.24
需要油量	m&	53	106	213	319	425	531	637	744
質量約	Kg	3.2	3.8	4.8	6.3	7.5	8.5	9.5	10.5
頸部螺紋的直徑 a	mm	M67×1.5
頸部螺紋的長度 j	mm	33
活塞桿螺紋直徑 b	mm	M33×2
活塞桿螺紋的長度k	mm	19			25
基座螺紋的直徑 c	mm	2-M10×15L
s	mm	42
活塞桿直徑 f	mm	46
臺座直徑 o	mm	40
?????????t	mm	7
接口螺紋 m	–	NPT3/8
到接口的高度 L	mm	19			22
使用泵	手動泵	TWA-0.3或TWA-0.7		TWA-0.7				TWA-0.9
使用泵	電動泵	NEX-2或GH1/2
附屬接頭	?	B-6JG

OSAKA?JACK ES分離式千斤頂參數（23噸）：
ES型OJ液壓千斤頂23噸尺寸

型號	?	E23S2.5	E23S5	E23S10	E23S16	E23S21	E23S25	E23S30	E23S34.5
升力	tf	23
行程	mm	25	50	100	160	210	250	300	345
低位高度	mm	116	150	202	244	330	376	428	477
油缸外徑	mm	85
油缸內徑	mm	65
承壓面積	cm2	33.18
需要油量	m&	83	166	332	531	697	830	996	1145
質量約	Kg	5.5	6.5	8	10	12	14	15	17
頸部螺紋的直徑 a	mm	M85×2
頸部螺紋的長度 j	mm	40
活塞桿螺紋直徑 b	mm	M40×2
活塞桿螺紋的長度k	mm	15	22		25
基座螺紋的直徑 c	mm	4-M10×15L
s	mm	55
活塞桿直徑 f	mm	56
臺座直徑 o	mm	50
?????????t	mm	3	8
接口螺紋 m	–	NPT3/8
到接口的高度 L	mm	20	22
使用泵	手動泵	TWA-0.7				TWA-0.9	TWA-1.3
使用泵	電動泵	NEX-2或GH1/2
附屬接頭	?	B-6JG

OSAKA?JACK ES分離式千斤頂參數（30噸、50噸）：
ES型OJ液壓千斤頂30噸尺寸

型號	?	E30S12.5	E30S20	E50S5	E50S10	E50S16	E50S32
升力	tf	30		50
行程	mm	125	200	50	100	160	320
低位高度	mm	245	325	170	220	285	460
油缸外徑	mm	102		125
油缸內徑	mm	75		95
承壓面積	cm2	44.18		70.88
需要油量	m&	552	884	355	709	1135	2270
質量約	Kg	13	17	15	19	24	37
頸部螺紋的直徑 a	mm	M102×2		M125×2
頸部螺紋的長度 j	mm	45		50
活塞桿螺紋直徑 b	mm	M36×2		–	–	–	–
活塞桿螺紋的長度k	mm	25		–	–	–	–
基座螺紋的直徑 c	mm	4-M10×15L		4-M12×16L
s	mm	75		95
活塞桿直徑 f	mm	65		85
臺座直徑 o	mm	50		70
?????????t	mm	10		3
接口螺紋 m	–	NPT3/8
到接口的高度 L	mm	25		29
使用泵	手動泵	TWA-0.7	TWA-1.3	TWA-0.7	TWA-0.9	TWA-1.3	TWA-6
使用泵	電動泵	NEX-2或GH1/2		GH1
附屬接頭	?	B-6JG

OSAKA?JACK ES分離式千斤頂參數（70噸、100噸）：
ES型OJ液壓千斤頂70噸尺寸

型號	?	E70S15	E70S33	E100S10	E100S20
升力	tf	70		100
行程	mm	150	330	100	200
低位高度	mm	285	490	275	375
油缸外徑	mm	146		180
油缸內徑	mm	112		135
承壓面積	cm2	98.52		143.14
需要油量	m&	1480	3250	1430	2860
質量約	Kg	32	52	50	64
頸部螺紋的直徑 a	mm	M146×3		M180×3
頸部螺紋的長度 j	mm	60		70
活塞桿螺紋直徑 b	mm	–	–	–	–
活塞桿螺紋的長度k	mm	–	–	–	–
基座螺紋的直徑 c	mm	4-M12×18L
s	mm	110		145
活塞桿直徑 f	mm	95		116
臺座直徑 o	mm	80		100
?????????t	mm	5
接口螺紋 m	–	NPT3/8
到接口的高度 L	mm	30		60
使用泵	手動泵	TWA-2.3	TWA-6	TWA-2.3	TWA-6
使用泵	電動泵	GH1
附屬接頭	?	B-6JG

注：OSAKA?JACK ES分離式千斤頂參數若有改動恕不另行通知，可直接咨詢我公司銷售
